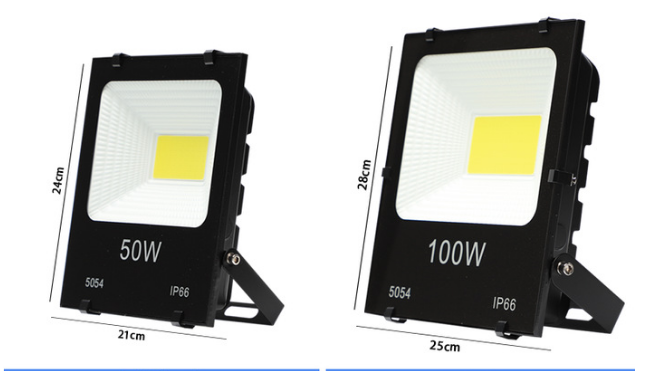

以下是關于 100W DMX512 調光投光燈的相關信息：
工作電壓：常見為 AC110V/220V 或 DC24V 等。
功率：100W。
光通量：通常在 8000 - 12000lm 左右，具體數值因不同品牌和 LED 芯片質量而異。
顯色指數：一般≥80，能較好地還原物體顏色，使被照物體色彩更逼真。
發光角度：有多種可選，如 15°、25°、30°、45°、60°、90°、120° 等，可根據具體景觀照明需求選擇不同角度的投光燈，以實現不同的照明效果。
DMX512 調光投光燈內置 DMX512 解碼芯片。通過外接 DMX512 控制臺或電腦，利用 DMX512 通信協議進行控制。該協議以 250kbit/s 傳輸差分串行數據，控制器可向投光燈發送包含亮度、顏色、變化模式等信息的數字信號，投光燈根據接收到的信號來調整自身的發光狀態，從而實現漸變、跳變、色彩閃爍、隨機閃爍、漸變交替等動態效果。并且通過對投光燈地址設置的不同，可以實現任意投光燈的獨立控制，方便在景觀照明和亮化工程中進行多樣化的燈光布局和創意設計。
電源接線：如果是 AC220V 電源，通常有三根線，棕色或紅色為火線，藍色為零線，黃綠相間的為地線。若是 DC24V 等低壓電源，一般為兩根線，棕色或紅色為正極（V+），藍色為負極（V -）。

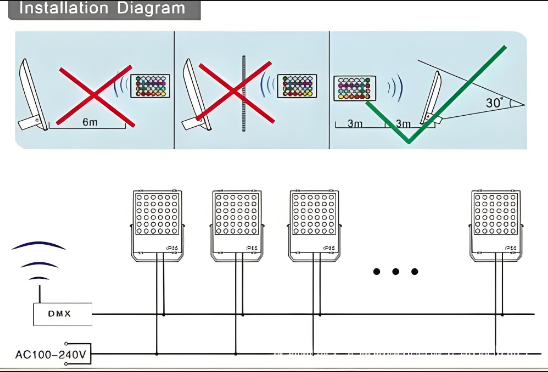

DMX512 信號接線：通常使用卡儂頭延長線，常見為 5 芯卡儂接口，Pin 腳順序為 1 - GND（地線）；2 - Date -（數據負極）；3 - Date +（數據正極）；4、5 為備用引腳，通?？芍唤?Pin1 - 3。也有部分采用 3 芯卡儂接口的情況，接線規則類似。信號采用并聯方式連接，即從控制器的信號輸出端依次連接各個投光燈的信號輸入端，形成菊花鏈拓撲結構，最后一組負載需要連接一個 120Ω 終結電阻，以防止信號反射。
安裝位置確定：根據景觀照明和亮化工程的設計要求，確定投光燈的安裝位置。例如，用于建筑物外立面照明時，可安裝在樓頂、陽臺、墻角等位置；用于公園景觀照明時，可安裝在樹木旁、草坪邊緣、亭子周圍等。確保安裝位置能使投光燈有效照射到需要照明的區域，且不會被障礙物遮擋，同時要考慮安裝位置的承重能力，以承受燈具及其配件的重量。
安裝方式選擇：投光燈一般有多種安裝方式，如壁掛式、吸頂式、嵌入式、立桿式等。根據安裝位置和實際需求選擇合適的安裝方式。例如，壁掛式適用于建筑物墻面；吸頂式適用于天花板或頂部結構；嵌入式可安裝在墻體或地面內，使燈具與周圍環境更融合；立桿式則適合在廣場、道路等開闊地帶安裝。
具體安裝步驟：以壁掛式為例，先在安裝位置標記好螺絲孔的位置，使用電鉆打孔，然后將膨脹螺栓插入孔中，再將投光燈的安裝支架通過螺絲固定在膨脹螺栓上，最后將投光燈安裝在支架上，并調整好照射角度。如果是嵌入式安裝，需要先在安裝部位預留好合適的孔洞，然后將燈具嵌入孔洞中，連接好電源和信號線路，并用密封膠等材料進行密封處理，以保證防水防塵性能。
線路連接與整理：按照接線方法將投光燈的電源線路和 DMX512 信號線路連接好，確保接線牢固、正確，避免出現短路或接觸不良的情況。同時，要對線路進行整理，將多余的線路收納整齊，避免線路外露造成安全隱患或影響美觀。如果在戶外安裝，還需要對線路接頭進行防水處理，可使用防水膠帶、接線盒等進行密封保護。
調試與測試：安裝完成后，接通電源，通過 DMX512 控制臺或電腦軟件對投光燈進行調試。檢查投光燈是否能正常發光，是否能按照預設的程序和效果進行變化，如亮度調節、顏色變化、動態模式切換等。如有問題，及時檢查線路連接、燈具設置和控制器配置等，排除故障。
