調光 LED 吸頂燈簡介
雙色 LED 吸頂燈燈板如圖所示。雙色 LED 吸頂燈由兩種色溫的 LED 組成，再配合調光調色溫驅動電源，
可以實現調節亮度、調節色溫效果。 LED 吸頂燈燈板尺寸規格有310mmx15mm(6W)、410mmx15mm(6W、8W)、
520mmx15mm(8W、9W)、534mmx19mm(9W、雙色），功率有8W、12W、16W、18W、24W、36W、48W、
64W、72W等。
1.雙色 LED 吸頂燈燈板
注意
① LED 吸頂燈 PCB 應符合客戶承認書中線路圖的要求，不同極性之間不可出現短路現象。
② LED 吸頂燈 PCB 板材變形不應超過板長的0.75%，且不造成焊接后組裝操作或最終使用期間的損傷。
③ LED 吸頂燈 PCB 耐壓測試符合安規或客戶承認書要求。
④ LED 吸頂燈 PCB 上必須印有規格、尺寸、生產周期、 LED 正極和負極標識。
⑤ LED 吸頂燈 PCB 上焊盤及線路不能出現刮傷、壓傷、起泡等現象。
無線調色溫 LED 吸頂燈具有多種色溫功能表現，色溫可以在2700~6500K進行智能切換，可按照不同的場景要求達到
不同的效果，還可以實現自動關燈和調光等多種功能。分段調光就是利用在規定時間內開、關墻壁上的開關來達到調光
的目的，其優點是無需額外的調光元件，按現有的安裝方式即可使每盞燈實現調光；其缺點是只能按預先設定的亮度循
環調節，不能實現無級調光。

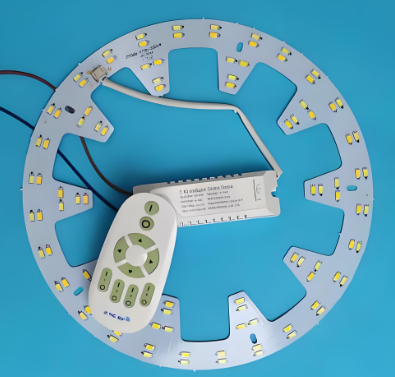

LED 吸頂燈調光調色溫驅動電源及遙控器的外形如圖所示。
深圳市郎特科技有限公司生產的數字調光調色溫驅動電源可以很方便地對室內各種燈具進行調光、調色溫，或開、光燈操作，可以配合恒光照強度傳感器啟用自動光照強度調節功能，也可以配合其他傳感器完成某些特定的自
動控制功能。 LED 吸頂燈調光調色溫電源接線示意圖如圖所示。
2.LED 吸頂燈的設計與組裝
① LED 智能分段變光控制器用于驅動兩路 LED ，分為3段輸出和4段輸出，4段輸出帶小夜燈功能，單路輸出時電流為
300mA，雙路輸出時每組電流為150mA，共計300mA。按電源開關即可實現分段控制。
② LED 吸頂燈調光調色溫驅動電源（2.4GHz無線調光、調色溫）的功率為20~108W,當功率為20~27W時，輸出電壓
為 DC 63~90V，雙路輸出，電流為260mA。當功率為30~42W時，輸出電壓為 DC 140~180V，雙路輸出，電流為
260mA。當功率為30~36W時，輸出電壓為 DC 99~120V，雙路輸出，電流為260mA。
③2.4GHz分組式觸摸色溫控制器可實現分級調光，采用觸摸色環及按鍵方式控制 LED 吸頂燈的亮度及冷暖度。采用
2.4GHz遙控頻率，遙控效果穩定，抗干擾能力強，具有分組獨立控制功能，可實現一對多操控。
④根據 LED 吸頂燈調光調色溫驅動電源(2.4GHz無線調光、調色溫）輸出端確定 LED 雙色燈板高低色溫 LED 貼片的
位置，如果 LED 貼片錯位，則可以調換光源端子線的位置。
⑤ LED 吸頂燈調光調色溫驅動電源（2.4GHz無線調光、調色溫)輸出方式有單路輸出、雙路輸出、3路輸出、4路輸出。
⑥在安裝 LED 雙色燈板時，一定要根據電流流向進行安裝。
