led知識，LED 燈具失效的解決方案

1.LED驅動電源的故障解決方式

對 LED 的電源進行防雷、濾波電路的設計，并考慮關鍵元器件選用品質較高的，拓展電路的功能，優化電路參數，進行電路的高低溫、絕緣耐壓、雷擊保護、過流保護、短路／斷路的保護測試等。

2．優化 LED 產品輸出結構網絡

 目前多數 LED 燈具產品均采用10串多并的芯片組合模式，即使 LED 芯片有一組損壞，其他并聯回路的 LED 芯片也可以正常點亮，實現照明。

3.LED產品的過熱解決方案

  LED 產品特別是大功率集成芯片存在較大的發熱量，如不能及時予以散熱，會導致芯片的實際工作溫度較高，超出其工作溫度范圍。 LED 的光衰或其壽命直接和其結溫有關，散熱不好結溫就高，壽命就會縮短，從Cree公司發布的光衰與結溫的關系圖（如圖1所示）來看，結溫如果控制在65℃，那么其光衰至70％的壽命可以高達10萬小時。遺憾的是，現在 LED 燈具的實際散熱效果與這個要求相差太多。

 LED 發熱的原因是所加入的電能并沒有全部轉化為光能，而是有一部分轉化為熱能。除去芯片內部的熱輻射和傳導外，芯片的散熱經由以下途徑。

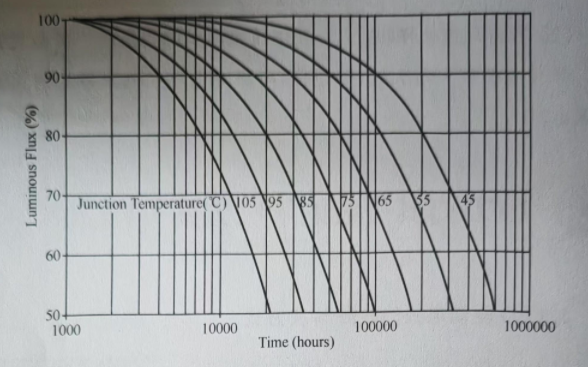

圖1 光衰與結溫的關系

1)LED 芯片到鋁基PCB板

在 LED 芯片焊接到鋁基 PCB 板上時，應保持芯片底部的散熱部 位與PCB 的銅箔保持嚴密接觸，在這其中涂覆一些導熱膠并用手將芯 片壓緊在鋁基板上，然后焊接芯片的引腳。鋁基 PCB 板的主要作用為 熱傳導，將芯片發出的熱量迅速地傳導到散熱器上。

2)鋁基板與散熱器的配合

對于大功率 LED 產品來說，鋁基板的面積較大，在組裝時更應注 意保持鋁基板與散熱器的密切接觸，在涂覆導熱膠后，通過螺釘壓緊 固定。但如果散熱器的表面出現凹凸不平，就會形成空氣隙，而空氣 隙的熱阻會很大，所以必須用導熱膠來填充空隙，但選用的導熱膠流 動性要好，否則由于涂抹不均勻仍然會產生氣隙。導熱膠的另一個缺 點就是本身的粘行不足以把鋁基板固定在散熱器上，所以在實際使用 中應使用螺釘擰緊固定鋁基板。

3)散熱器的散熱外形與散熱設計

散熱的意思就是把熱量從散熱器表面散發到空氣中去。熱量的散發有兩種途徑：對流和輻射。這兩種情況都要求散熱器有較大的表面積，現在多數散熱器均設置成鰭片形式。對于散熱器來說，除了加大散熱面積外，如何加速空氣的對流也是很重要的，尤其是 LED 路燈這類安裝在室外的燈具更為重要。由于室外的風向是不定的，為了在各種風向情況下都有很好的對流，最好采用針狀鰭片散熱。

4) LED 過熱的電路保護

  在 Led 照明中，根據燈具應用場合的不同可以采用不同的過熱保護模式，通常分為兩種：一種方式為達到溫度立即啟動關斷保護，此種保護通常在一些道路交通信號燈上使用；另一種方式為一定溫度啟動保護，進行降電流驅動，此種保護通常應用于室內照明、道路和隧道照明。

4.LED產品的過壓保護

   LED 作為一種半導體器件，主要參數有正向壓降 VF 、正向?qū)娏?IF 、發光效率。然而除了這些重要參數外，反向耐壓 VR 和最大反向漏電流 IR 卻往往被大家忽視。發光二極管具有與一般半導體二極管相似的輸入伏安特性曲線。當 LED 正常工作時，反向耐壓 VR 和最大反向漏電流 IR 這兩個參數可以不用關心，但是在電壓脈動、驅動電源開關機、雷擊浪涌時，如果施加在 LED 兩端的電壓超出這兩個參數的標稱值，則使 LED 產生不可逆損傷并表現為光衰的主要原因。

  如圖2所示是正常的無反向保護二極管 LED 等效電路圖。如圖3所示是 LED 被反向損傷后的等效電路圖。由這兩個圖可見，當 LED 被反向電壓和電流損傷后，加到 LED 兩端的電流會有一部分流過 Rx ，這一部分能量只用來發熱而不再發光，從而形成 LED 的光衰。并且當損傷越嚴重， Rx 的電阻值越小，當 Rx 接近零歐姆時， LED表現為短路狀態，不再發光。

    圖2  正常的無反向保護 二極管LED 等效電路圖

     圖3 LED 被反向損傷后的 等效電路圖

為保護 LED  不被擊穿損傷，在 LED  二極管的兩端并聯一個反向 保護二極管，如圖5-132所示是正常的反向保護二極管 LED 等效電路 圖。在LED  正常工作時，反向保護二極管不起任何作用；當有反向感 應電壓或脈沖電壓沖擊到LED  的負極時，可以通過反向保護二極管正 向?qū)?，吸收了此能量，保護了LED 不被反向擊穿。反向保護二極管 可以選用肖特基快速恢復二極管，其恢復時間為納秒級，其反向擊穿 電壓應選擇不小于1.5倍的光源工作電壓 VF。

圖4 正常的反向保護二極管LED 等效電路圖

綜上所述，盡管 LED 具有很高的理論壽命，但是在實際使用過程 中，受芯片、封裝、應力等因素的影響,整燈的使用時間遠遠不能達到所預期的理論值。為了確實提高 LED 燈具的質量和可靠性，無論是在制造工藝上，還是在應用層面上，都需要更進一步的研究、探索和實踐。隨著 LED 技術的不斷發展，必定還會有新的問題不斷浮現。但是只要能夠掌握 LED 失效的根本原因，就能在實踐中確實改善 LED 器件的性能，將這種新型光源推廣到應用領域的前端，更好地服務于生產和生活。
