LED 隧道照明基本情況是長隧道按照雙洞單向行駛方式布設燈具，隧道照明分入口段，過渡1、2、3段，基本段及出口段；燈具功能分加強燈、全日燈及應急燈3種。雙側布燈，燈具安裝高度為5.5m。
LED隧道燈的驅動電源一般為三線輸入，即火線(L 線)、零線 (N 線 )及地線(GND), 電源的供電系統分為單相供電和三相供電兩種情況。當采用單相供電時需要三線 制，其接線方式如圖4所示。嚴禁采用單相二線制。

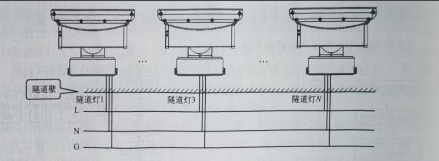

led隧道燈單相供電示意圖
當采用三相供電時，要求采用TN-S 系統，即三相五線制，其接線方式如圖4-10所 示，嚴禁采用三相四線制。兩種供電須保證電源地線回到主供電系統的“線”。一般業界大 都采用三相五線制，其接線需特別注意要滿足三相負荷平衡。若三相負荷不平衡，在開啟或 關斷瞬間極易在負載的輸入端產生較大的浪涌電流，極易燒壞 LED 驅動電源或燈珠。三相 不平衡，導致電壓過低的相，有可能引起電源某些控制電路進入不了正常的工作狀態，影響 LED 節能及光效。
【說明】 LED 隧道燈輸入或輸出電纜線印有相關認證標志、引用標準、生產廠、型號規格和電參數，且內外絕緣皮的顏色均應符合相關的國家標準。火線為棕色導線，零線為藍色導線；黃綠色線為接地導線。

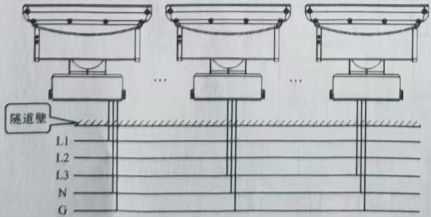

led隧道燈三相供電示意圖 接地示意圖
【說 明】
I類燈具接地時將燈具的接地線與燈具金屬外殼連接，然后將控制裝置的接地線 與燈具的接地線連接。
圖I類燈具配有電源線時，接地芯線是一根黃綠雙色線。
LED 隧道燈的安裝注意事項說明如下：
(1)先松開燈體與底座(支架)的固定螺栓，定位于合適的安裝位置。將底座的孔位 描畫在基座上用沖擊鉆開φ12mm 孔徑，再安裝φ10mm 膨脹螺栓將底板(支架)固定。
(2)安裝好底座后，將底座套入燈體上把底座(支架)的固定螺栓擰緊。燈具安裝好之后， 用專用扳手將燈頭的調節螺栓松開，將燈具的投射角度調到準確的方位后再將調節螺栓擰緊。
(3)先把供電電纜從旁邊的接線盒拉出，套上金屬軟管后把燈頭部分的電纜與供電電 纜連接好，再用絕緣防水膠布包好。
LED 隧道燈安裝在隧道的平均照度值及均勻度如表4-3所示。
表4-3 LED 隧道燈的平均照度值及均勻度
安裝高度 | 隧道寬度 | 燈 具 仰 角 | 布燈方式 | 安裝距離 | 平均照度 | 照度均勻度 |
5m | 14米(四車道) | 35° | 兩側壁 對稱 | 2m | 182lx | 0.78kx |
3m | 121lx | 0.78lx |
4m | 91lx | 0.77lx |
5m | 73lx | 0.76lx |
6m | 61lx | 0.74Lx |
7m | 52lx | 0.76lx |
8m | 46lx | 0.77x |
【說明】高亮區照度≥80lx, 過渡區照度≥50lx, 低亮區照度≥30lx。www.csblb.cn
