1. 傳統熒光燈的安裝、原理
傳統熒光燈一般由支架、電感鎮流器、啟輝器、燈管4大部分組成。傳統熒光燈的內部 結構如圖1所示。傳統熒光燈的內部電路接線圖如圖2所示。

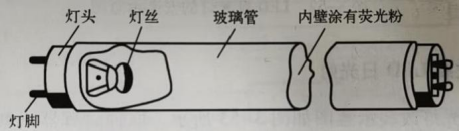

圖1 傳統熒光燈的內部結構

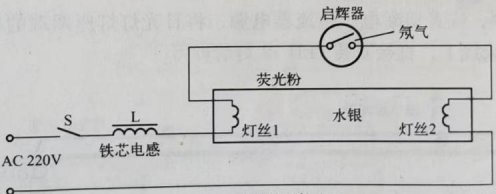

(a)電感式鎮流器接線圖
圖2 傳統熒光燈的內部電路接線圖

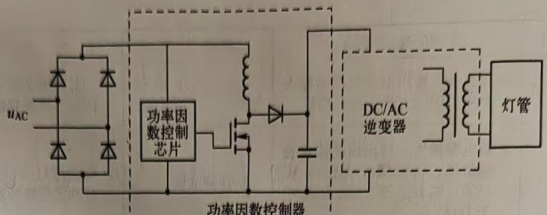

(b)電子式鎮流器接線圖
2.led日光燈安裝接線圖、原理

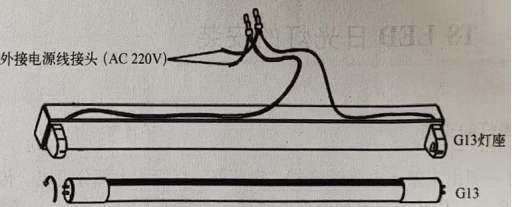

圖3 LED日光燈的安裝示意圖
3. 傳統熒光燈改裝LED日光燈

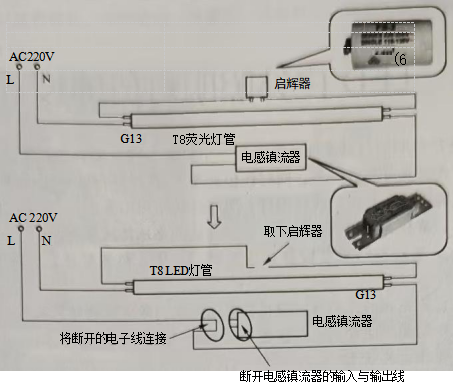

電感式鎮流器熒光燈改裝示意圖如圖4所示。取掉啟輝器(短接鎮流器),直接用LEDT8日光燈燈管替換傳統T8 熒光燈管，即可正常點亮。

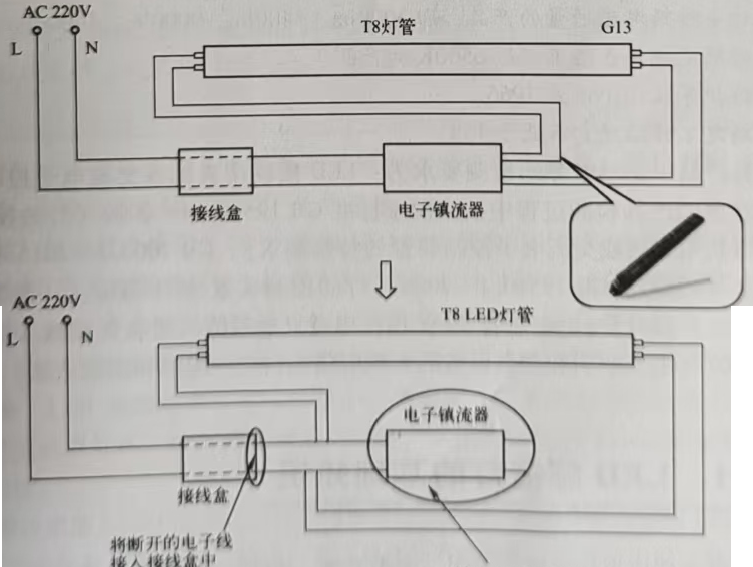

電子式鎮流器熒光燈改裝示意圖如圖5所示。
取掉電子鎮流器，或者切斷電子鎮流器電源，將日光燈燈座兩端的出線分別接在市電 220V 電源的零線和火線上，直接安裝LED T8燈管即可。
電感式鎮流器熒光燈改裝示意圖如圖4
圖3-53 電感式鎮流器熒光燈改裝示意圖(續)
圖6電子式鎮流器熒光燈改裝示意圖
