光的常用術語,概念,說明
1）發光強度（ luminous intensity )又稱為光度或光強。發光強度是指點光源在某方向的光強，符號為1，單位是坎德拉（ cd )。其定義為光源在這一方向上立體角內發射的光通量與該立體角之商。光強常用于說明光源和照明燈具發出的光通量在空間各方向或在選定方向上的分布密度。
【說明】 lcd =1lm/ sr （流明／球面度）。
2）光通量( luminous flux )光源發射并被的眼睛接收的能量之和即為光通量，單位是流明（ Im )。一般情況下，同類型的燈的功率越高，光通量也越大。光通量又稱為光束，是國際上通常的人眼視覺特性評價的輻射通量。在照明工程中，光通量是考察光源發光能力的基本量。
【說明】流明（ lumen ; Im ）是光通量的單位，均勻發光強度的1燭光（坎德拉）的點光源，在單位立體角內所發射的光通量為11m；或者所有距此光源均為單位距離處的單位面積上所接收的光通量為11m。
3）亮度（ luminance )是指光源或受照物體反射的光線進入眼睛，在視網膜上成像，使我們能夠識別它的形狀和明暗。亮度是一單位表面在某一方向上的光強密度。它等于該方向上的光強與此面在這個方向上的投影面積之商，用符號 L 表示。亮度單位是坎德拉每平方米（ cd /m2)。
4）照度（ illuminance )是指受照射平面上接收的光通量的面密度，符號為 E 。照度的單位是勒克斯，符號為 lx 。
【說明】11x 等 于 1lm 的光通量均勻分布在1m2 表面上所產生的照度，即11x=1lm/m2。 照度表示被照物體照得有多亮，是照明設計中一個重要的指標。

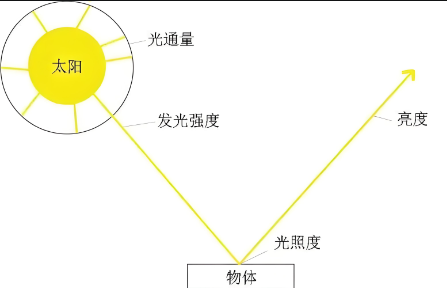

光通量、光強、照度、亮度之間的關系示意圖如圖所示。

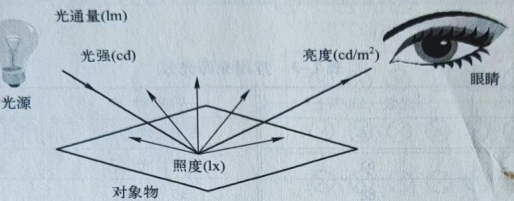

光通量、光強、照度、亮度之間的關系示意圖
5 ) 色 溫 (K) 以熱力學溫度K (開爾文)來表示。將一標準黑體加熱，溫度升高至 某一程度時顏色開始由深紅、淺紅、橙黃、白、藍白、藍紅、藍色，逐漸變化。利用光色變 化特性，某光源的光色與黑體的光色相同時，將黑體當時的熱力學溫度定義為該光源的色 溫。一般情況下，在高照度環境中建議使用高色溫的光源，在低照度環境中建議使用低色溫的光源.
【說明】 色溫與發光材質無關，只與溫度有關。
6)顯色指數 (Ra) 光源對物體的顯色能力稱為顯色性。通俗地講顯色指數指的是光 源發出的光中各種顏色含量的程度，即某光源照射的物體所產生的心理感官顏色與該物體在 標準光源照射下的心理顏色相符合的程度的參數。顯色指數的分類與應用如表1-2所示。
【 說 明 】 ①顯色指數越高，色彩失真越小。通常用正常日光作為標準光源。國際照明委員會 (CIE)把太陽的顯色指數定為100。 ②顯色指數高的光源，對顏色的表現較好，人眼所看到的顏色也就越接近自然原色。 顯色指數低的光源，對顏色的表現較差，人眼所看到的顏色偏差也較大。 |
顯色指數的分類與應用
顯色指數分組 | 平均顯色評價數值Ra | 應 用 范 圍 |
I | Ra>90 | 色檢查、臨床檢查、美術館、印刷、廣告 |
I | 90>Ra≥80 | 住宅、飯店、商店、醫院、學校、精密加工寫字樓、印刷廠等 |
Ⅲ | 80>Ra ≥60 | 一般作業場所 |
IV | 60>Ra≥40 | 粗加工工廠 |
V | 40>Ra≥20 | 儲藏室等變色要求不高的場所 |
【說明】 顯色指數越高，顯色性越好；色溫越高，偏藍色給人的感覺越清爽；色溫
低，偏紅色給人一種鮮艷溫暖感。
常用光源光效如表所示。
常用光源光效
光源種類 | 光效(lm/W) | 光源種類 | 光效(lm/W) |
白熾燈泡 | 16 | 石英鹵素?zé)?5 | 25 |
水銀燈65 | 65 | 普通日光燈75 | 75 |
三基色熒光燈88 | 88 | T5熒光燈 | 92 |
eHF熒光燈 | 104 | 高壓鈉氣燈 | 130 |
低壓鈉氣燈 | 200 |
|
|
8 ) 壽 命 (h)
平均壽命指一批燈泡點燈至其50%的數量損壞不亮?xí)r的小時數。
額定壽命是指在長期制造的同一形式的燈具點燈2.5h、滅燈0 . 5h 的連續反復試驗條件 下，到“大多數燈不能再滅亮為止的點燈時間”或“全光束下降到初光束的70%時的點燈 時間”中的短時平均值。
經濟壽命是指在同時考慮燈泡損壞以及光衰的狀況下，其總和光束輸出減至一特定比例 的小時數。此比例一般用于室外光源時為70%,用于室內光源時為80%。
9)光通維持率 (luminous flux maintenance) 燈在規定的條件下點燃，燈在壽命期間 內一特定時間的光通量與該燈的初始光通量之比，以百分?jǐn)?shù)來表示。
【說明】國標要求是200h 不小于78%,國外先進水平是2000h 不小于90%,美國能 源之星標準是40%額定壽命時不小于80%。
10)照明功率密度 (Lighting Power Density,LPD) 單位面積上的照明安裝功率(總 功率),單位為瓦特每平方米 (W/m2)。www.csblb.cn
