郎特T5led燈管組裝流程分為以下幾步
| 序 號 | 步驟名稱 | 作業內容 | 質量要求 | 注意事項 | 工具或輔材 |
| 1 | 刷錫膏 | 將鋼網開孔和PCB(燈板)
焊盤孔一一對應
用刷錫刀將錫膏均勻的刷在
鋼網上，確保PCB焊盤被均勻
填充 | 電 路 板 ( L E D 燈 珠 )
焊盤被錫膏均勻填充，無
溢出，偏差等現象 | 鋼網開孔和電
路板焊盤對孔后
要用力壓住鋼網
不 要 使 其 位 置
偏移 | 鋼網、電路板、錫
膏、刷錫刀 |
| 2 | 貼燈珠 | 將刷好錫膏的PCB(鋁基板)放在平整干凈處
對應電路板焊盤上的正負極
標志，用鑷子將燈珠貼在刷好錫
膏焊盤上 | 均勻美觀
LED燈珠正負極方向
與電路板焊盤上一致 | L E D 燈 珠 缺 角
方向?yàn)樨?fù)極 | LED燈珠、鑷子 |
| 3 | 加熱焊接 | 將貼好燈珠的T5led燈管PCB
板放在加熱臺加熱
加熱臺設定溫度為180℃,
加熱至PCB上LED燈珠焊盤上錫
膏完全融化，方可取出 | led燈珠均勻分布。無虛
焊、假焊板上無錫渣，焊
盤兩邊的膏珠少 | 加熱臺上的溫
度到達180℃方
可進行加熱焊接 | 加熱臺 |
| 4 | 燈板拆分點亮測試 | 將焊接好的燈板，小心拆分
成單獨一條
將拆分好的燈板用專用測試
電源進行點亮測試 | 燈板燈珠全部能亮，
無虛焊 | 測試電源電流
電壓調節 | 測試電源 |
| 5 | T5led燈管初裝 | 將測試過的燈板裝在T5鋁管上 | 鋁管無嚴重?fù)p傷，外
觀良好 |
| 鋁基板、鋁管 |
| 6 | 焊接堵頭
G5燈腳 | 將T5led燈管堵頭線剪短
1cm,并將電子進行剝外皮，錄
去外皮的線芯處上錫
按照燈板上正負極分別在正
極處焊接貼上正極標簽的堵頭G5
燈腳，負極處焊接貼上負極標簽
的堵頭 | 堵頭G5燈腳和燈板
焊接處無毛刺
正負極標簽堵頭G5
燈腳與燈板正負極相對應 |
| 堵頭G5燈腳、T5
燈管半成品 |
| 7 | T5led燈管組裝 | >將PC罩和鋁管組裝起來
>對堵頭和燈管進行組裝
>將兩堵頭蓋上，用螺釘旋具
旋緊螺釘 | 堵頭和燈管要貼緊
堵頭G5燈腳要和鋁
管平行 | 燈頭及燈頭之
間不可有明顯色
差，不可有成形
黑點、臟污等 | TS燈管半成品、
PC罩 |
| 8 | T5led燈管測試
與組裝 | 對組裝好的燈管進行點亮測
試，紅色鱷魚夾線夾正極標簽堵
頭C5燈腳，黑色鱷魚夾線夾負
極標簽堵頭G5燈腳 | T5燈管能夠完全點亮 | 注意正負極 | 測試電源 |
T5led燈管成品燈測試、老化測試
| 序號 | 步驟名稱 | 作業內容 | 質量要求 | 注意事項 | 工具或輔材 |
| 9 | 成品燈
測試 | 把交流電AC線接在電源
"L""N"上，電源輸出端接在
燈管的兩邊的G5燈頭
觀察燈是否全亮，若有部分
LED燈不亮或LED燈全不亮則是
不良品，放入不良品區
觀察功率計的讀數是否在正
常范圍 | LED燈管不能有明顯
的頻閃 |
| 智能電量測試儀
(功率計) |
|
| 10 | 老化測試 | >產品裝入老化架測試24h
?測試24h后，觀察燈是否全
亮，若有部分不亮或是都不亮則
是不良品，放入不良品區。若都
亮，則是良品 | >不能出現死燈或部分
燈不亮
>不能有明顯的色差 |
| 老化架 |
| 11 | 光通量
測試 | >取老化后的產品5PCS在積分
球儀器上測試燈管的光通量等
參數
>核對測試的結果是否在客戶
要求的范圍之內 | >光通量及光效符合設
計要求
>PF值及電源效率符合
設計要求 | 色容差符合國
家標準或客戶
要求 | 積分球 |

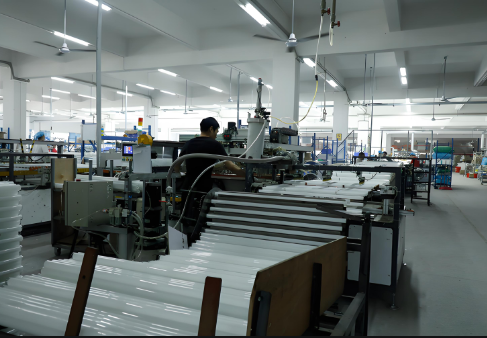

T5led燈管組裝流水線
