雙管熒光燈改led燈管接線圖
市面上關于老舊日光燈改led燈管的方法，大多為單支led燈管改法，目前還很少有雙支熒光燈改led燈管的方法。
下面我們郎特科技為你介紹。
雙管熒光燈工作原理是需要鎮流器的參與的，否則無法點亮。由于是兩套鎮流器，線路還比較復雜。那么，我們?nèi)绾胃哪兀?/span>
一、電感式雙管熒光燈改led燈管接線
對于電感式雙架比較簡單，方法有兩種
1、直接摘掉啟輝器，雙管熒光燈T8支架上有兩個啟輝器，直接去掉，將合格的led燈管裝上去就可以了。
2、改線路，由于電感鎮流器會消耗電能，需要去掉，以便于節能。去掉連接線以后，支架兩端有4個燈座，如何接線呢？
很簡單，兩端燈座分別采用并聯的方式即可。兩端并聯的燈座，各自引出一條通電線，分別接零線火線即可。
二、電子式雙管熒光燈改led燈管接線
對于電子鎮流器，必須全部去掉。改法基本和電感式支架一樣。即，兩端燈座并聯，分別引出零線火線，大功告成。
三、將兩支熒光燈改為 LED 燈管，可按以下步驟進行：
1、所需工具和材料
工具：螺絲刀、電筆、剪線鉗、剝線鉗。
材料：LED 燈管、絕緣膠帶樓盤網。
2、改造步驟
關閉電源：在進行改裝前，務必關閉熒光燈的電源總閘，并用電筆測試確認無電，以確保操作安全。
拆除熒光燈管和相關配件：打開熒光燈的燈罩，將熒光燈管從燈座上取下。通常熒光燈有兩種安裝方式，一種是兩邊有
彈簧的，用點力向其中一邊推一下就可以取出；另一種是扭動的，把燈管旋轉半圈，使燈管的接線插針正好對準燈管支架
的安裝縫，即可輕松拆除。然后用螺絲刀擰下固定啟輝器和鎮流器的螺絲，剪斷連接鎮流器的電線，將啟輝器和鎮流器從
燈具中取出。
處理線路：如果是電感鎮流器，可以不做任何修改；但如果是電子鎮流器，要將線全部剪斷，去掉電子鎮流器，將零線和
火線分別接到燈座的兩頭。注意，接線時要確保電線連接牢固，并用絕緣膠帶包扎好，防止短路和漏電。
3、安裝 LED 燈管：將兩支 LED 燈管兩端的接線插針對準燈座的安裝縫，輕輕放入并旋轉半圈，使燈管固定在燈座上。
4、打開電源測試：確認所有安裝和接線工作完成后，打開電源總閘，檢查 LED 燈管是否正常亮起。如果雙管燈管有一支
不亮，應立即關閉電源，重新檢查線路連接和雙管燈管安裝是否正確。

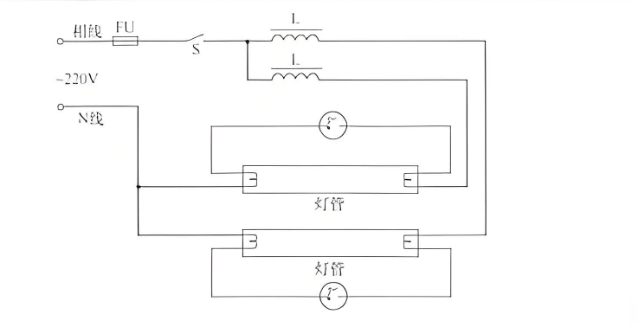

雙管熒光燈原理圖

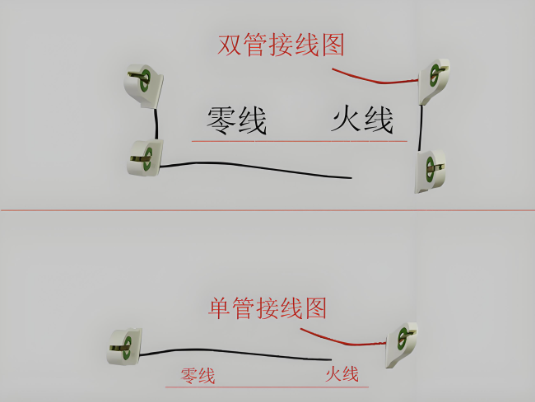

雙管led燈管接線圖
