led燈珠混聯方式有哪些?

   有一些電路需要使用比較多的LED，如果將所有的LED串聯使用，則需要驅動器輸出較高的電壓，這限制了LED的

使用數量:

如果將所有的LED并聯使用，則需要驅動器輸出較大的電流，驅動器的成本會增加。解決辦法是采用LED混聯連接。

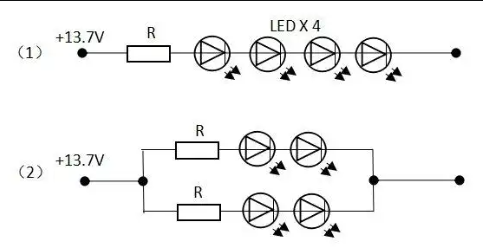

1)先串聯后并聯的混聯方式

    先串聯后并聯的混聯方式，既保證了電路的可靠性(每一個串聯支路的故障不會影響其他支路LED的正常發光)，

又保證了驅動電路的電壓匹配，比單純的串聯形式的可靠性高得多。由于串、并聯的LED數量平均分配，分配在每

一個串聯支路LED上的電壓相等，同一個串聯支路中每個LED上的電流也基本相等，亮度一致。同時，通過每個串

聯支路的電流也相近，所有LED的亮度基本一致。當某一串聯支路上有一只LED品質不良而短路時，不管采用穩壓

式驅動方式還是恒流式驅動方式，該串聯支路相當于少了一只LED，通過該串聯電路的電流將增大，很容易損壞該

串聯支路中的LED。當電流通過損壞的這串LED后，由于此時的電流較大，最終會表現為斷路。

   斷開一個LED串聯支路后，如果采用穩壓式驅動方式，則驅動器的輸出電流將減小，而不影響余下的所有LED正常

工作;如果采用恒流式LED驅動方式，由于驅動器的輸出電流保持不變，故分配在余下的LED中的電流將增大，容易

損壞所有的LED。解決辦法是盡量多并聯 LED，這樣當斷開某一個LED時，分配在余下LED中的電流不大，不至于

影響余下LED的正常工作。

   這種先串聯后并聯的線路的優點是線路簡單、亮度穩定、可靠性高，并且對器件的一致性要求較低，不需要特別

挑選器件，即使個別LED單管失效，對整個發光組件的影響也較小。在工作環境因素變化較大的情況下，使用這種

連接形式的發光組件效果較為理想。

2)先并聯再串聯的混聯方式

   先并聯再串聯的混聯方式，即將LED平均分配后，分組并聯，再將每組串聯在一起，這種連接方法提高了每組

LED工作的可靠性。但是每組并聯LED的均流問題應重點考慮，必要時可為每個LED串聯一個均流電阻。

   當有一個LED品質不良而短路時，不管是采用穩壓式驅動方式還是恒流式驅動方式，并聯在這一支路中的LED

將全部不亮。如果采用恒流式LED驅動方式，由于驅動器輸出電流保持不變，則除了并聯在短路LED上的這一并

聯支路外，其余的LED均正常工作。假設并聯的 LED數量較多，驅動器的驅動電流較大，則通過這只短路的LED

的電流將增大。大電流通過這個短路的LED后，很容易就變成斷路。又由于并聯的LED較多，斷開一個LED后，

平均分配電流變化不大，其余LED依然可以正常工作，所以在整個LED電路中，僅有一個LED不亮。
