led燈管怎么接線圖包含三種情況,單端通電，雙端通電，一體化
一、單端通電 LED 燈管接線
單端通電 LED 燈管是指燈管的電源只從一端接入，另一端不接電。這種燈管的好處是安全性較高，減少了觸電風險。以下是典型的接線步驟與接線圖示意：
所需工具和材料：電鉆、螺絲刀、剝線鉗、絕緣膠帶、單端通電 LED 燈管、配套燈座。
接線步驟
準備工作：關閉電源，確保在操作過程中不會觸電。將燈座固定在燈具安裝位置，一般燈座有兩個接線端。
連接電源：把交流電源的火線（L）和零線（N）分別接入燈座的對應接線端。通常燈座上會標有 “L” 和 “N” 標識，以區分火線和零線。
安裝燈管：將單端通電 LED 燈管帶有電極的一端插入已接好線的燈座中。由于是單端通電，燈管另一端無需連接任何線路。

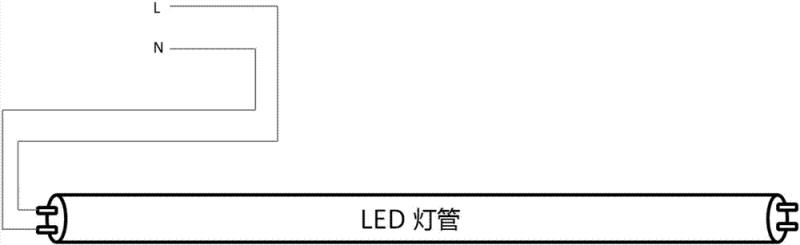

接線圖：
二、雙端通電 LED 燈管接線
雙端通電 LED 燈管是傳統熒光燈管的常見替換類型，燈管兩端都需要接入電源。接線相對單端通電稍復雜一些。
所需工具和材料：與單端通電類似，包括電鉆、螺絲刀、剝線鉗、絕緣膠帶、雙端通電 LED 燈管、配套燈座。
接線步驟
準備工作：關閉電源，將兩個燈座分別固定在燈具的兩端。
連接電源：把交流電源的火線接入一端燈座的一個接線端，零線接入另一端燈座的一個接線端。
安裝燈管：將雙端通電 LED 燈管的兩端分別插入兩個燈座中，確保燈管兩端的電極與燈座的接線端良好接觸。

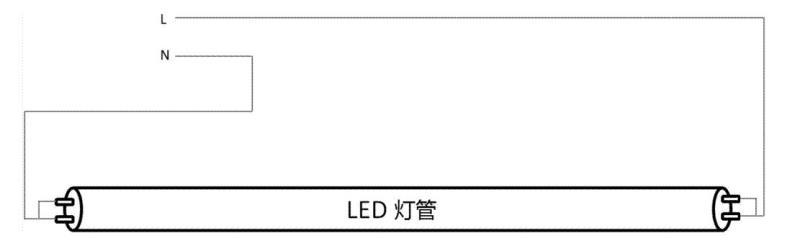

接線圖：
三、一體化 LED 燈管接線
一體化 LED 燈管通常是將 LED 燈珠、驅動電源等集成在一個燈管內，安裝相對簡單，有些一體化 LED 燈管還可以兼容傳統的熒光燈燈具。
所需工具和材料：螺絲刀、剝線鉗、絕緣膠帶、一體化 LED 燈管、配套燈座（部分可直接替換原熒光燈燈座）。
接線步驟（以替換傳統熒光燈燈具為例）
準備工作：關閉電源，拆除原熒光燈燈具中的鎮流器和啟輝器（如果有）。
固定燈具：確定好卡口位置，安裝好卡口。
連接電源：將交流電源的火線和零線直接接入一體化 LED 燈管的電源輸入接線端。有些一體化 LED 燈管會配備專門的接線端子，方便連接電源。
安裝燈管：將一體化 LED 燈管直接安裝在原熒光燈燈具的位置上（即新裝卡口位置），確保安裝牢固。

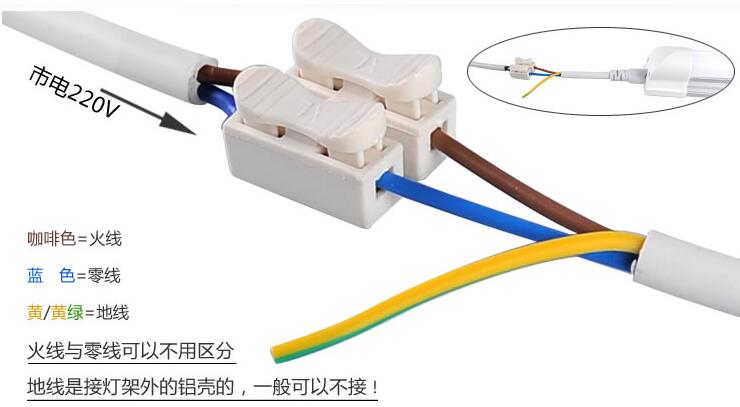

接線圖：
在進行任何接線操作前，請務必確保電源已關閉，操作過程中遵循安全規范。如果對電氣知識不太熟悉，建議在專業電工的指導下進行接線。
