led應急投光燈的接線方式，會因燈具類型和使用場景的不同而有所差異，以下是幾種常見的接線方法及圖解：

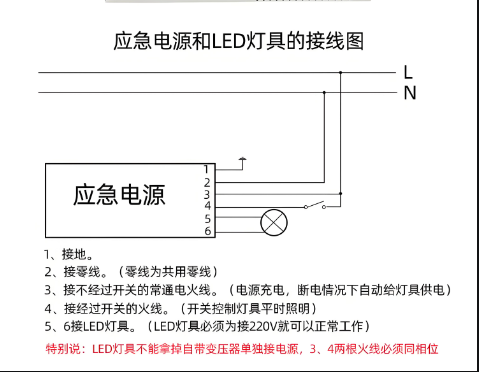

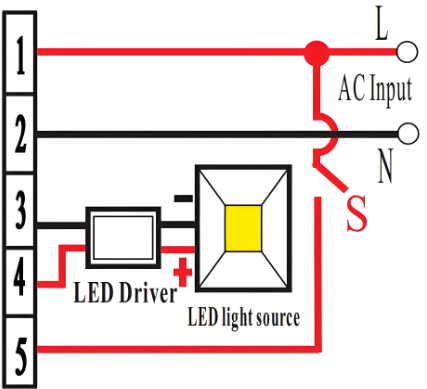

這種燈具通常有 4 根線，分別是照明線、充電 / 檢測線、零線（N）和地線（PE）。接線方法如下：
步驟一：將應急照明燈具的火線（L，通常為照明線）與消防供電線或市電的火線連接，但此線不能串接現場開關控制，要直接與電源線的火線相連。
步驟二：將零線（N）與市電或消防供電的零線連接。
步驟三：將地線（PE）與建筑的地線連接，以確保安全。
步驟四：充電 / 檢測線在市電正常時給燈具內的電池充電，在失電時作為信號傳遞，啟動電池供電，通常將其與對應電源的充電線路連接。
步驟一：一根火線連接集中應急電源，保證火災時所有應急照明燈具常亮。
步驟二：另一根火線接普通照明線路，用于正常的普通照明。
步驟三：零線（N）與普通供電和集中應急電源的零線連接。
步驟四：地線（PE）與建筑的地線連接。

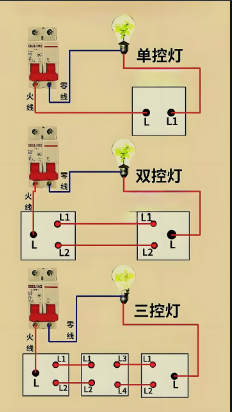

步驟一：把兩個單刀雙擲開關的兩個觸點分別相連，即開關 1 的觸點 1 與開關 2 的觸點 1 相連，開關 1 的觸點 2 與開關 2 的觸點 2 相連。
步驟二：然后將兩個開關的刀作為整個開關的兩端接入應急投光燈的兩端。這樣當開關 1 和 2 的刀同時打向各自觸點 1 或同時打向觸點 2 時，電路接通，燈亮；若兩開關的刀一個打向觸點 1 而另一個打向觸點 2 時，電路不通，燈滅。
步驟一：先將一個雙控開關的中間接線柱連接到火線。
步驟二：再將另一個雙控開關的中間接線柱連接到燈頭（或螺口燈頭的中心舌片）。
步驟三：然后用兩條綠色導線（來回線）任意連接上下兩個接線柱。
步驟四：零線則直接連接到燈頭的另一個觸點（或螺口燈頭的螺紋）。
由于不同品牌和型號的應急投光燈接線可能存在差異，在接線前一定要仔細閱讀燈具的說明書，并由專業電工按照電氣安裝規范進行操作，以確保安全和燈具的正常使用。
